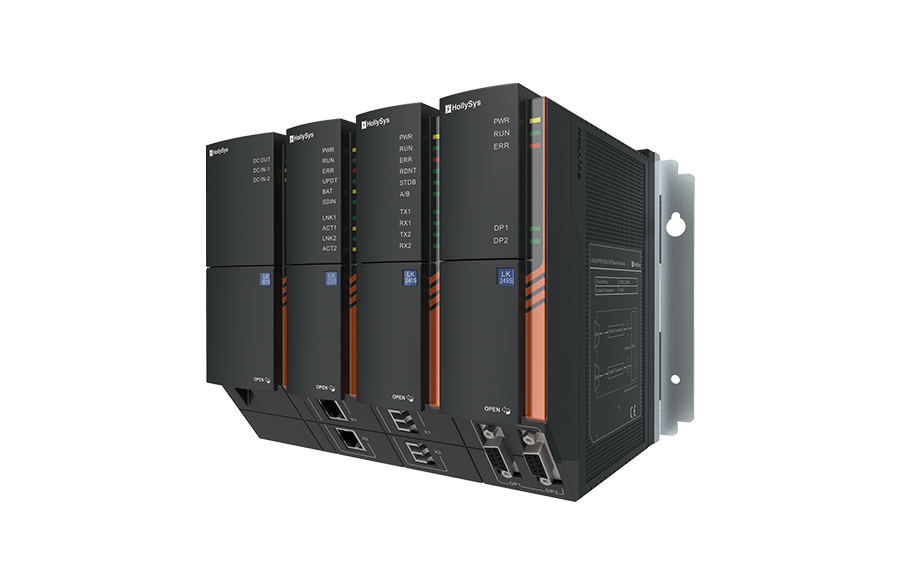

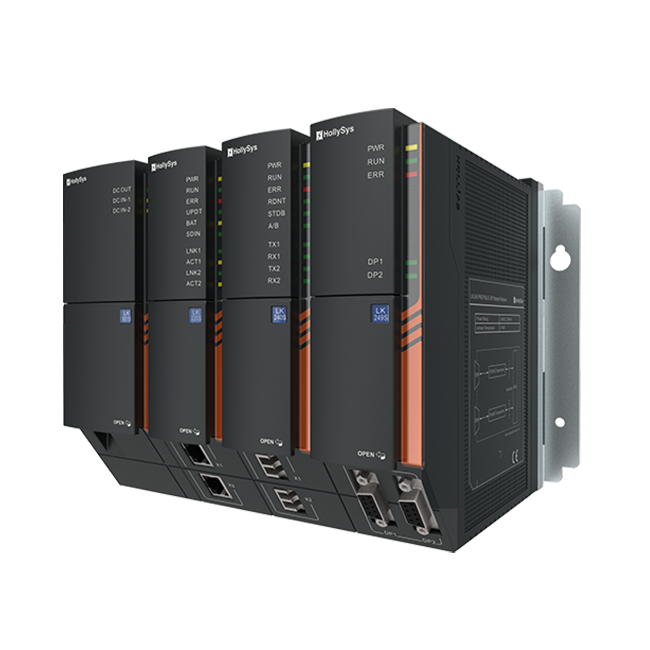

LKS系列功能安全型PLC
LKS 系列 PLC 产品是和利时自主研发的中国首套通过德国 TÜV 南德的 SIL2 认证的双机架冗余型安全 PLC。该产品采用最新的电子技术和设计工艺，符合 IEC61508、IEC61511 以及 EN50128、EN50129、EN50126、IEC61784-3 标准，可应用于要求安全完整性等级是 SIL2 及以下的安全相关应用。
广泛应用于化工、能源、发电、煤气厂、制药、冶金、天然气等行业。
-
产品特点
-
产品优势
-
规格参数
-
资料下载
产品特点
-
安全认证国内首款TÜV SIL2认证的双机架冗余大型PLC
-
高可靠安全诊断
带诊断单通道1001D架构，安全回路可用性达99.99%
-
完善的诊断
所有模块具备完善的诊断功能，诊断覆盖率达96.6%
-
高可用性设计
高可用性设计，包括背板冗余、电源冗余、CPU冗余、网络冗余
-
编程组态软件
具备SIL2认证的编程组态软件，支持程序反编译与用户确认机制
-
混合架构兼容
兼容通用型1/0模块，支持安全与通用系统的混合架构
-
三防设计
所有板卡涂覆三防漆，采用宽温设计，工作温度达-40~+70°C
-
国际安全标准
满足过程工业、轨道交通行业等国际安全标准
产品优势
-
单回路自带诊断架构
采用单回路自带诊断的架构（1oo1D）设计
-
多系统适配安全保障
适用于紧急停车系统（ESD：Emergency ShutDown System），过程停车系统（PSD：Process ShutDown System），燃烧炉管理系统（BMS：Burner Management System），火灾及气体检测系统（FGS：Fire & Gas System），紧急避断系统（ETS：Emergency Trip System），可燃和有毒气体检测系统（GDS：gas Detection system）
-
跨领域安全解决方案
为不同领域提供安全可靠的解决方案
规格参数
| 型号 | LK220S 安全型主控模块 |
|---|---|
运算速度 | |
| CPU主频 | 667MHz |
| 指令执行速度 | 典型值2.5DMIPS/MHz |
| 存储器 | |
| 程序存储 | 32MB（16MB用于系统，16MB提供给用户） |
| 内存 | 512MB，800Mbps，位宽32bit |
| 掉电保持存储区（MRAM） | 512KB |
| 扩展存储 | SD卡，最大支持32GB |
| 以太网 | |
| 10/100M | 2路，支持ModbusTCP协议 |
| 实时时钟 | |
| 数据格式 | 年:月:日:时:分:秒，BCD码 |
| 时钟精度 | 不大于1分钟/月@25℃ |
| 掉电保持 | 支持 |
| 背板总线 | |
通讯速度 | 2.5 Gb/S |
| 带负载能力 | 1×4路 |
| 防护等级 | |
| 模块防护等级 | IP20 |
| 热插拔 | |
| 模块热插拔 | 支持 |
| 单系统规模 | |
| IO容量 | 系统支持的I/O容量不低于1000点 |
| 组态容量 | |
| 输入变量区（I区） | 最大空间为128KB |
| 输出变量区（Q区） | 最大空间为128KB |
| 普通变量区（G区） | 最大空间为1MB |
| 用户参数变量区（M区） | 最大空间为1MB |
| 可组态掉电保持区（R区） | 最大空间为64KB |
| 特殊寄存器区（S区） | 固定为16KB |
| 供电电源 | 背板提供 |
| 模块功耗(max.) | 300mA @24VDC |
| 后备电池 | 采用电容供电 |
| 冗余 | |
| 双背板冗余 | 支持热备冗余 |
| 启动时间 | |
| 模块上电至用户工程启动的时间 | ≤60 s |
| 物理特性 | |
| 安装方式 | 背板插槽 |
| 模块尺寸（W*H*D） | 44.7 mm×166 mm×152 mm |
